產品簡介

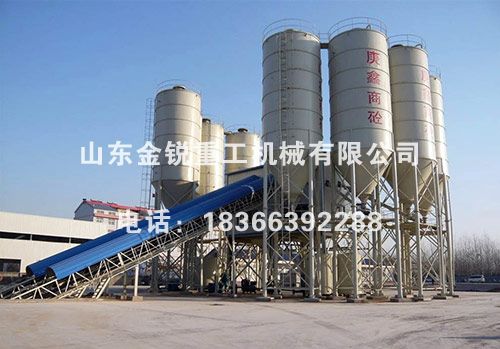

HZS240型混凝土攪拌站是由配料,、攪拌,、電氣控制等部分組成的全自動混凝土拌制成套設備，它適用于中等以上規模的建筑工地,、預制件廠和商品混凝土生產廠,。

本機主要特點：

采用組合式結構，整機安裝,、搬遷十分方便,。

攪拌主機及骨料提升采用JS1000型雙臥軸強制式混凝土攪拌機,，攪拌質量好、效率高,。

HZS240攪拌站地骨料配料系統采用 PL1600Q型配料機,，計量準確，生產效率高,。

水泥,、水、液體外加劑的配料均采用電子秤計量,，配料精度高,。

供水系統采用水泵供水，使水流速加快,，噴灑均勻,。

控制系統采用進口元器件，有打印功能,，帶空調,。

產品特征

攪拌時間短，拌和勻質性好,，可為您提供高品質的混凝土,。

對各種物料的計量采用電子稱量，準確可靠,，計量精度達到或高于國家標準要求,。

采用先進的控制技術，具有自動調節,、補償,、報警等功能。

全部采用國際先進的電器,、電子元件,，以保證設備可靠運行。

攪拌主機采用雙臥軸強制式攪拌技術,，高耐磨襯板和葉片的制造技術,，合理的攪拌臂和葉片布局、先進的潤滑設計,、使攪拌筒更加耐用,。

模塊式設計,，使攪拌站的維護,、安裝、轉移方便,、靈活,，為您可節約開支,。

方式各異的物料輸送技術和設備可為您提供各種選擇，適用您的場地要求,。

安全舒適的操作環境為您提供一個環保型的產品,。

主要配置簡介：
1、攪拌系統
· 型式：雙臥軸強制式
·  采用氣缸卸料,，方便快捷,。
· 攪拌葉片與襯板均使用耐磨材料，經久耐用,，拆卸更換方便,。
· 攪拌機設計合理，攪拌時間短,、消耗低,、噪聲小、易損件壽命長,。
2,、電控系統
· 電氣控制系統由電腦主機、顯示器,，打印機,、通信電纜等組成。
· 配料系統采用微機集中控制,。攪拌站運行數據可保存10年以上,，便于設置管理。
· 配方可以用數字表示,，方便用戶識別,，配方數可達幾十種。
· 在脫離自動控制的情況下,，手動操作系統仍能完成對攪拌站的控制,如配料,，攪拌，卸料等工作,。
· 本系統強電部分自成一體,，與弱電部分完全分開，提高了弱電的抗干擾能力,，也使強電部分大為簡化,，具有性能先進，可靠性高,，維護更為方便,。
3、提升系統
· 骨料提升系統采用皮帶輸送機。輸送機上蓋下兜,可適應全天候工作,。
4,、骨料暫存斗
· 暫存料斗能夠暫存一罐骨料,省去了配料時間，提高了生產率,。
5,、骨料稱量系統
· 骨料稱量系統由：骨料倉、機架,、稱量斗,、骨料輸送機、傳感器等組成,。

系統說明

· 骨料倉采用裝載機或上料皮帶機上料,。
· 骨料倉下設弧門給料器，該弧門依靠氣缸開啟和關閉,。結合微機集中控制,，達到精確配料。
· 稱量斗下設一條水平皮帶機,，上吊掛四只傳感器,，連同皮帶機、稱量斗,、各種骨料以此累積稱量,。骨料配料完畢，由平皮帶機送入高傾角擋邊皮帶輸送至?xí)捍媪隙穬?nèi),，等待和其它物料一起卸入攪拌機內,。
6、水泥稱量系統
· 水泥稱量系統由水泥稱量斗,、氣動蝶閥,、傳感器等組成。
· 水泥稱量采用全密封裝置,，稱量斗通過3只傳感器稱量,。
· 稱量斗料門采用氣動蝶閥，開門靈活,，密封嚴密,。
7、粉煤灰稱量系統
· 粉煤灰稱量系統由粉煤灰稱量斗,、氣動蝶閥,、傳感器等組成。
· 粉煤灰稱量采用全密封裝置,，稱量斗通過3只傳感器稱量,。
· 稱量斗料門采用氣動蝶閥,，開門靈活，密封嚴密
8,、水稱量系統
· 水稱量系統由：用戶自建水池、水泵,、水稱量斗,、氣動蝶閥等組成。
· 水泵在控制系統的控制下,，將水池里的水通過潛水泵輸送到水稱量斗內,，經傳感器稱量到預設數值時,泵停。卸料時卸水泵開啟,使水流向攪拌機內,。采用水泵供水,，使水流速加快，噴灑均勻,。
9,、液態外加劑稱量系統
· 液態外加劑稱量系統由：外加劑儲箱、外加劑稱,、水泵,、傳感器等組成。
· 外加劑泵在控制系統的控制下,，將外加劑箱里的外加劑泵出,，經傳感器計量到預設數值時，蝶閥關閉,。
· 卸料時氣動蝶閥開啟,使外加劑流向水稱量斗,與水一起流入攪拌機內,。同時水泵繼續工作經另一路蝶閥循環外加劑，起攪拌作用,，以防外加劑沉淀,，外加劑泵由微機控制開關。
10,、氣路系統
· 氣動系統由空壓機,、氣缸、電磁閥,、氣路元件等組成,。空壓機中的壓縮空氣經過氣源處理件凈化,、減壓,、加油后進入各支路，正常工作狀態氣路中壓力應保持在0.7-0.9Mpa范圍內,。

11,、螺旋輸送機
·水泥輸送采用全密封裝置，出料口與計量斗采用軟連接不影響計量精度。
·接料口為萬向球節,可調節角度偏差,且密封性好,。
·螺旋葉片與筒體間隙小,，傳輸效率高。
13,、水泥倉
·數量：根據客戶需求配備
 系統說明：
·水泥倉頂部設有防溢頂裝置,，水泥由此吹入，減輕了水泥倉的負荷壓力,，并且防止了粉塵對空氣的污染,。破拱裝置安置在錐部，與氣路系統,、控制系統組合,，可實時地對水泥進行自動破拱，也可手動破拱,。
14,、控制室
·采用彩色夾心板，具有保溫,、隔熱功能,。內配備冷暖型空調。
·控制室寬敞明亮,，視野開闊
·控制臺采用人機工程學原理設計,，操作舒適。

產品參數
