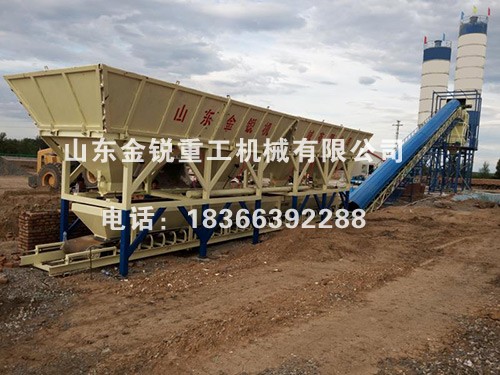

HLS60混凝土攪拌樓
文章出處：未知 人氣：發表時間：2018-01-05 08:36
| 序號 | 名稱 | 技術參數、規格及說明 | 備注 |
| 1 | 攪拌系統 | l、型號：新JS1000 | 電機：國內名牌 |
| 2,、型式：雙臥軸強制式 | 氣缸：亞德客 | ||
| 3、進料容量：1600L | |||
| 4、出料容量：1000 L | |||
| 5、卸料高度：3.8 m | |||
| 6,、電機功率： 2×18.5KW | |||
| 7、攪拌葉片,、襯板：耐磨材料 | |||
| 8,、卸料氣缸：QGB80×200-S 2件 | |||
| 系統說明： | |||
| l、攪拌機設計合理,，攪拌時問短,、消耗低,、噪聲小、易損件壽命長,。 | |||
| 2、攪拌葉片與襯板均使用耐磨材料,，經久耐用,，拆卸更換方便。 | |||
| 3,、采用氣缸卸料,，方便快捷。料門下備有適合砼攪拌運輸車的料斗,、出料迅速,。 | |||
| 4、驅動裝置及軸端密封仿意大利仕高瑪技術,。 | |||
| 2 | 電控系統 | 電氣控制系統由電腦主機,、顯示器，打印機,、通信電纜,稱重儀表,，橋架等組成。 | 控制系統：思偉 |
| l,、運行與管理于一體,，操作簡單方便。 | 打印機：愛普生 | ||
| 2,、配料系統采用微機集中控制,。 | 主要電器件：施耐德 | ||
| 3、攪拌站運行數據可保存10年以上,，便于設置管理,。 | |||
| 4、配方可以用數字表示,，方便用戶識別,，配方數可達幾十種。 | |||
| 5,、具有誤差分析及自動檢測功能 | |||
| 6,、在脫離自動控制的情況下，手動操作系統仍能能對攪拌站的控制,，如配料,，攪拌，卸料等工作,。 | |||
| 7,、本系統強電部分自成一體,，與弱點部分完全分開，提高了弱點的抗干擾能力,，也是強電部分大為簡化,，維護更為方便 | |||
| 8、四畫面監控 | |||
| 系統說明： | |||
| 本系統具有性能先進,，可靠性高,，外型美觀等特點?？刂婆_采用人機工程學原理設計,，操作舒適。 | |||
| 3 | 提升系統 | 骨料提升系統采用皮帶輸送機,。 | |
| l,、電動滾筒：50650-15kw-2.0 | |||
| 2、皮帶規格：B=650 | |||
| 3,、皮帶速度：2m/s | |||
| 4,、輸送能力：210t/h | |||
| 5、暫存料斗：2.1m3 | |||
| 系統說明： | |||
| 輸送機上蓋下兜,，可適應全天候工作,。暫存料斗縮短了配料時間，提高了生產率,。 | |||
| 4 | 骨料稱量系統 | 骨料稱量系統由：骨料倉,、機架、稱量斗,、骨料輸送機,、傳感器等組成。 | 傳感器：廣州電測氣缸：亞德客 |
| 1,、骨料倉（DV1600-3） | |||
| (1)容量4m3×3 | |||
| (2)落料門：3個 | |||
| (3)氣缸： 80×310 3臺 | |||
| 2,、稱量斗 | |||
| (1)容量：4000L。 | |||
| (2)計量方式：累積計量 | |||
| (3)傳感器：2000kg×4 | |||
| (4)計量精度：±2％ | |||
| 3,、皮帶輸送機 | |||
| (1) 皮帶規格：650mm | |||
| (2) 皮帶速度：1.6 m/s | |||
| （3）電動滾筒： 40650-5.5KW-1.6 | |||
| （4）振動器：1.1kw*2 | |||
| 系統說明： | |||
| 骨料倉采用裝載機上料,。骨料倉下部設有弧門給料器，該弧門依靠氣缸開啟和關閉,，同時結合微機集中控制,，在配料時，弧門開啟給料,，能夠達到精確配料,。稱量斗下設一條水平皮帶機，上吊掛四只傳感器，連同皮帶機,、稱量斗,、各種骨料依次累積稱量。骨料稱量放料由控制系統控制,，保證精度,。皮重超重微機能自動報警，再次稱量皮重自動回零,。骨料配料完畢,，由皮帶機送入骨料貯料斗內，等待骨料卸入攪拌機內,。 | |||
| 5 | 水泥稱量系統 | 水泥稱量系統由水泥稱量斗、氣動蝶閥,、傳感器等組成,。 | 蝶閥：鄭州超凡 |
| 1、水泥稱量斗： | 傳感器：廣州電測 | ||
| (1)容積：480L,。 | |||
| (2)稱量范圍：0～670kg | |||
| (3)稱量精度：±1％ | |||
| 2,、傳感器：500kg×3 | |||
| 3、氣動蝶閥：DN250 | |||
| 系統說明： | |||
| 粉料稱量采用全密封裝置,，稱量斗通過3只傳 | |||
| 感器稱量,。稱量斗料門采用典型氣動蝶閥驅動門，開門靈活,，密封嚴密,。 | |||
| 6 | 粉煤灰稱量系統 | 粉煤灰稱量系統由粉煤灰稱量斗、氣動蝶閥,、傳感器等組成,。 | 蝶閥：鄭州超凡 |
| 1、粉煤灰稱量斗： | 傳感器：廣州電測 | ||
| a)容積：300L | |||
| b)稱量范圍：0～400 kg | |||
| c)稱量精度：±1％ | |||
| 2,、傳感器： 300 kg×3 | |||
| 3,、氣動蝶閥：DN200； | |||
| 系統說明： | |||
| 粉煤灰稱量采用全密封裝置,，稱量斗通過3只傳感器稱量,。稱量斗料門采用典型氣動蝶閥驅動門，開門靈活,，密封嚴密,。 | |||
| 7 | 水稱量系統 | 水計量系統由：用戶自建水池、水泵,、水稱量斗,、電磁閥等組成。 | 水泵：山東淄博 |
| l、供水泵型號：QY40-16-2.2 電機功率：2.2 KW | |||
| 2,、水稱容量：350L | |||
| 3,、傳感器： 300kg×2 | |||
| 4、稱量精度：±1％ | |||
| 5,、卸水泵：75DWB45-5 | |||
| 系統說明： | |||
| 水泵在控制系統的控制下,，將水箱里的水泵出，經傳感器計量到預設數值時,，泵停止.卸水時泄水泵開啟,，使水流經加壓噴向攪拌機內。 | |||
| 8 | 外加劑計量系統 | 外加劑稱量系統由：外加劑箱,、外加劑稱,、耐腐蝕泵、傳感器等組成,。 | |
| l,、外加劑泵：50DWB 功率：2*0.75Kw | |||
| 2、外加劑稱容積：20L | |||
| 3,、外加劑箱容積：3m3 | |||
| 4,、稱量精度：±1％ | |||
| 5、傳感器：lOOKg*2 | |||
| 6,、氣缸：QGBQ40*50-MF1 | |||
| 系統說明： | |||
| 外加劑泵在控制系統的控制下,，將外加劑箱里的外加劑泵出，經傳感器汁量到預設數值時,，上水泵關閉,。卸料時氣缸開啟，使外加劑流向水稱量斗,，與水一起流入攪拌機內,。同時另一水泵繼續工作循環外加劑，起攪拌作用,，以防外加劑沉淀,，水泵出微機控制開關。 | |||
| 9 | 氣路系統 | 氣動系統由空壓機,、氣缸,、電磁閥、氣路元件等組成,。 | 空壓機：山東青島 |
| 1,、空壓機： 11kW | |||
| 2、電磁閥 | |||
| 3,、氣缸 | |||
| 4,、氣源處理件 | |||
| 系統說明： | |||
| 空壓機巾的壓縮空經過氣源處理件凈化、減壓、加油后進入各支路,，正常工作狀態氣路中壓力應保持在0.7—0.9Mpa范圍內,。 | |||
| 10 | 主樓支架 | 由梯子、平臺,、護欄,、鋼構支架等組成。 | |
| 11 | 粉料螺旋輸送機 | 粉料螺旋輸送機： | 減速機：志豪 |
| (1)規格：Φ219х9000 | |||
| (2)數量：2條 | |||
| (3)輸送量：45t/h | |||
| (4)電機功率：1l kw | |||
| 系統說明： | |||
| 1、粉料輸送采用全密封裝置，出料口與計量斗采用軟連接不影響計量精度,。 | |||
| 2、接料口為萬向球節,，可調節角度偏差，且密封性好,。 | |||
| 3,、螺旋葉片與筒體間隙小，傳輸效率高,。 | |||
| 12 | 水泥倉 | 水泥倉： | 除塵：臨朐 |
| (1)容積：70m3 2個 | |||
| (2)除塵器：2個 | |||
| (3)阻旋式料位計： 4個 | |||
| 系統說明： | |||
| 水泥倉設有上、下料位,。粉料由粉料倉上部吹入,，粉料倉頂部設有除塵裝置，減輕了粉料倉負荷壓力,，并且防止了粉塵對空氣的污染,。破拱裝置安置在錐部，與氣路系統,、控制系統組合,，可實時地對水泥進行自動破拱，也可手動破拱,。 | |||
| 12 | 控制室 | 1,、采用彩色夾心板，具有保溫,、隔熱功能,。 | |
| 2、內部精裝 | |||
| 3,、空調(冷暖型) | |||
| 4,、支架 | |||
| 系統說明： | |||
| 控制室寬敞明亮，視野開闊 | |||
| 13 | 隨機 配件 | 主樓部分采用彩鋼瓦裝飾,，主樓內部設有除塵裝置,，除塵器將主機、暫存料斗、粉料計量斗中產生的灰塵收集好后,，由下部排塵口全部排放到攪拌機內,。 | |
| 14 | 總功率 | 約110kW |
|
