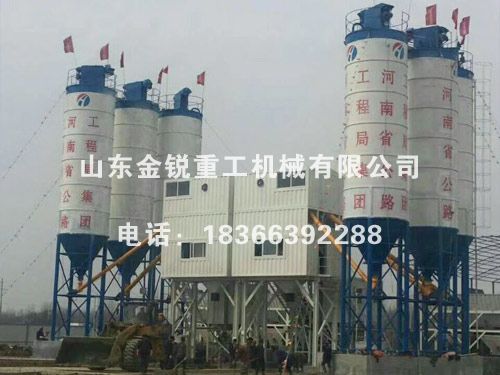

HLS90混凝土攪拌樓
文章出處：未知 人氣：發表時間：2017-12-27 13:38
HLS90樓混凝土攪拌樓配置
| 序號 | 名稱 | 技術參數、規格及說明 | 備注 |
| 1 | 攪拌系統 | l、型號：新JS1500 | 電機：國內名牌 |
| 2,、型式：雙臥軸強制式 | 氣缸：亞德客 | ||
| 3,、進料容量：2400L | |||
| 4,、出料容量：1500 L | |||
| 5,、卸料高度：3.8 m | |||
| 6,、電機功率： 2×30KW | |||
| 7,、攪拌葉片,、襯板：耐磨材料 | |||
| 8、卸料氣缸：QGB80×200-S 2件 | |||
| 系統說明： | |||
| l,、攪拌機設計合理,，攪拌時問短、消耗低,、噪聲小,、易損件壽命長。 | |||
| 2,、攪拌葉片與襯板均使用耐磨材料,，經久耐用，拆卸更換方便,。 | |||
| 3,、驅動裝置及軸端密封仿意大利仕高瑪技術。 | |||
| 4,、卸料門為氣動控制,，有三個停留點及手動開閘,，無噪音。 | |||
| 2 | 電控系統 | 電氣控制系統由電腦主機,、顯示器,，打印機、通信電纜,，稱重儀表,，橋架等組成。 | 1,、打印機：愛普生 |
| l,、運行與管理于一體，操作簡單方便,。 | 2,、顯示器19” | ||
| 2、配料系統采用微機集中控制,。 | 3,、主要電氣件：施耐德 | ||
| 3、攪拌站運行數據可保存10年以上,，便于設置管理,。 | 4、控制系統：思偉 | ||
| 4,、配方可以用數字表示,，方便用戶識別，配方數可幾十種,。 | |||
| 5,、在脫離自動控制的情況下，手動操作系統仍能完成對攪拌站的控制,，如配料,，攪拌，卸料等工作,。 | |||
| 6,、本系統強電部分自成一體，與弱電部分完全分開,，提高了弱電的抗干擾能力,，也使強電部分大為簡化，維護更為方便,。 | |||
| 7,、四畫面監控 | |||
| 系統說明： | |||
| 本系統具有性能先進，可靠性高，外型美觀等特點,。 | |||
| 控制臺采用人機工程學原理設計,，操作舒適。 | |||
| 3 | 提升系統 | 骨料提升系統采用皮帶輸送機,。 | |
| l,、減速機：KA97-22KW | |||
| 2、皮帶規格：B=800 | |||
| 3,、皮帶速度：2.0m/s | |||
| 4,、輸送能力：600T /h | |||
| 系統說明： | |||
| 輸送機上蓋下兜，可適應全天候工作,。暫存料斗縮短了配料時間,，提高了生產率。 | |||
| 4 | 骨料暫存斗 | 1,、暫存料斗容積：2.8m3 | 氣缸：亞德客 |
| 2,、氣缸：QGBZ100×250 | |||
| 系統說明： | |||
| 暫存料斗能夠暫存一罐骨料，省去了配料時間,，提高了生產率,。 | |||
| 5 | 骨料稱量系統 | 骨料稱量系統由：骨料倉、機架,、稱量斗,、骨料輸送機、傳感器等組成,。 | 氣缸：亞德客 |
| 1、骨料倉PL2400-4 | 傳感器：廣州電測 | ||
| (1)容量15m3×4 | |||
| (2)落料門：8個 | |||
| (3)氣缸： 80×310 8臺 | |||
| 2,、稱量斗 | |||
| (1)容量：5000L | |||
| (2)計量方式：累加計量 | |||
| (3)傳感器：2000kg×4 | |||
| (4)計量精度：±2％ | |||
| 3,、皮帶輸送機 | |||
| (1) 皮帶規格：650mm | |||
| (2) 皮帶速度：1.6 m/s | |||
| 4、減速機：KA87-11kw | |||
| 系統說明： | |||
| 骨料倉采用裝載機或上料皮帶機上料,。骨料倉下部設有弧門給料器,，該弧門依靠氣缸開啟和關閉，同時結合微機集中控制,，在配料時,，弧門開啟給料，能夠達到精確配料,。稱量斗下設一條水平皮帶機,，上吊掛四只傳感器，連同皮帶機,、稱量斗,、各種骨料依次累積稱量。骨料稱量放料由控制系統控制，保證精度,。皮重超重微機能自動報警,，再次稱量皮重自動回零。骨料配料完畢,，由皮帶機送入斜皮帶內,，骨料沿斜皮帶上升，將骨料卸入攪拌機內,。 | |||
| 6 | 水泥稱量系統 | 水泥稱量系統由水泥稱量斗,、氣動蝶閥、傳感器等組成,。 | 傳感器：廣州電測 |
| 1,、水泥稱量斗： | |||
| (1)容積：700L。 | |||
| (2)稱量范圍：0～980kg | |||
| (3)稱量精度：±1％ | |||
| 2,、傳感器：500kg×3 | 氣動蝶閥：鄭州超凡 | ||
| 3,、氣動蝶閥：DN250 | |||
| 系統說明： | |||
| 水泥稱量采用全密封裝置，稱量斗通過3只傳感器稱量,。稱量斗料門采用典型氣動蝶閥驅動門,，開門靈活，密封嚴密,。 | |||
| 7 | 粉煤灰稱量系統 | 粉煤灰稱量系統由粉煤灰稱量斗,、氣動蝶閥、傳感器等組成,。 | 傳感器：廣州電測 |
| 1,、粉煤灰稱量斗： | 氣動蝶閥：鄭州超凡 | ||
| a)容積：400L | |||
| b)稱量范圍：0～560 kg | |||
| c)稱量精度：±1％ | |||
| 2、傳感器： 300 kg×3 | |||
| 3,、氣動蝶閥：DN 200,； | |||
| 系統說明： | |||
| 粉煤灰稱量采用全密封裝置，稱量斗通過3只傳感器稱量,。稱量斗料門采用典型氣動蝶閥驅動門,，開門靈活，密封嚴密,。 | |||
| 8 | 水稱量系統 | 水計量系統由：用戶自建水池,、水泵、水稱量斗,、電磁閥等組成,。 | 水泵：濟南 |
| l、供水泵電機功率：2.2 KW | 傳感器：廣州電測 | ||
| 2,、卸水泵型號：75DWB60-5 電機功率：2.2kw | |||
| 3,、水稱容量：500L | |||
| 4,、傳感器： 300kg×2 | |||
| 5、稱量精度：±1％ | |||
| 系統說明： | |||
| 水泵在控制系統的控制下,，將水箱里的水泵出,，經傳感器計量到預設數值時，泵停止.卸水時加壓泵開啟,，使水加壓流向攪拌機內,。 | |||
| 9 | 液態外加劑計量系統 | 液態外加劑稱量系統由：外加劑儲箱、外加劑稱,、水泵,、傳感器等組成。 | 水泵：濟南 |
| 傳感器：廣州電測 | |||
| 1,、供外加劑泵型號：DWB50功率：0.75*2 kw | 氣缸：亞德客 | ||
| 2,、外加劑稱：35L | |||
| 3、外加劑儲箱：3m3 | |||
| 4,、稱量精度：±1％ | |||
| 5,、傳感器：100kg×2 | |||
| 6、氣缸：QGBQ40×50-MF1 | |||
| 系統說明： | |||
| 外加劑泵在控制系統的控制下,，將外加劑箱里的外加劑泵出,，經傳感器計量到預設數值時，泵停,。卸料時氣缸啟,，使外加劑流向水稱量斗，與水一起流入攪拌機內,。同時另一路水泵繼續工作循環外加劑,，起攪拌作用，以防外加劑沉淀,，水泵由微機控制開關,。 | |||
| 10 | 氣路系統 | 氣動系統由空壓機、氣缸,、電磁閥、氣路元件等組成,。 | 空壓機：山東青島 |
| 1,、空壓機： 15kw | 電磁閥等氣路元件：益華氣動 | ||
| 2、電磁閥 | |||
| 3,、氣缸 | |||
| 4,、氣源處理件 | |||
| 系統說明： | |||
| 空壓機巾的壓縮空經過氣源處理件凈化、減壓,、加油后進入各支路,，正常工作狀態氣路中壓力應保持在0.5—0.7Mpa范圍內。 | |||
| 11 | 主樓支架 | 由梯子、平臺,、護欄,、鋼構支架等組成。 | |
| 12 | 攏料斗 | 攏料斗安裝在攪拌機下面,，攪拌好的混凝土經攏料斗流入混凝土運輸車,。 | |
| 13 | 外包裝 | 主樓部分采用彩鋼瓦裝飾，外觀整齊,。 | |
| 14 | 除塵系統 | 除塵系統由除塵器,、除塵管等組成。 | |
| l,、除塵器： YSCQ(I) | |||
| 2,、除塵管： | |||
| 系統說明 | |||
| 主樓內部設有除塵裝置，主機,、暫存料斗,、粉料計量斗中產生的灰塵經由除塵器中過濾布袋，振動器每隔一段時間將灰塵震落,。 | |||
| 15 | 螺旋輸送機 | 水泥螺旋輸送機： | 減速機：志豪 |
| (1)規格：Φ273х9000 | |||
| (2)數量：3條 | |||
| (3)輸送量： 65t/h | |||
| (4)電機功率：15 kw | |||
| 系統說明： | |||
| l,、水泥輸送采用全密封裝置，出料口與計量斗采用軟連接不影響計量精度,。 | |||
| 2,、接料口為萬向球節，可調節角度偏差,，且密封性好,。 | |||
| 3、螺旋葉片與筒體間隙小,，傳輸效率高,。 | |||
| 16 | 水泥倉 | 水泥倉： | 除塵：臨朐 |
| (1)容積：70m3 3個 | |||
| (2)除塵器：3個 | |||
| (3)阻旋式料位計： 6個 | |||
| 系統說明： | |||
| 水泥倉設有上、下料位,。粉料由粉料倉上部吹入,，粉料倉頂部設有除塵裝置，減輕了粉料倉負荷壓力,，并且防止了粉塵對空氣的污染,。破拱裝置安置在錐部，與氣路系統,、控制系統組合,，可實時地對水泥進行自動破拱，也可手動破拱,。 | |||
| 17 | 控制室 | 1,、采用彩色夾心板,，具有保溫、隔熱功能,。 | |
| 2,、內部精裝 | |||
| 3、空調(冷暖型) | |||
| 4,、支架 | |||
| 系統說明： | |||
| 控制室寬敞明亮,，視野開闊 | |||
| 18 | 隨機配件 | l、隨機專用工具l套,。 | |
| 2,、使用說明書l套。 | |||
| 19 | 總功率 | 約155kw |
說明：
1）以上配置不包括混凝土基礎及預埋件等,。
2）我公司免費負責指導安裝,、調試及人員技術培訓，買受方需負責出賣方安裝,、調試人員食宿,。
3）買受方若自制水泥筒倉，需購附件,。
4）若水泥筒倉現場制作,，買受方需提供吊車及相關輔助設備（氧氣乙炔、電焊機輔料）,，并負責出賣方工作人員食宿,。
5）買受方需自備合適的避雷系統和接地。
6）買受方需自備到攪拌站（樓）配電柜的工作電源,。
7）買受方需負責校秤所需砝碼及權威機構進行的重量校準和認證等相關費用,。
