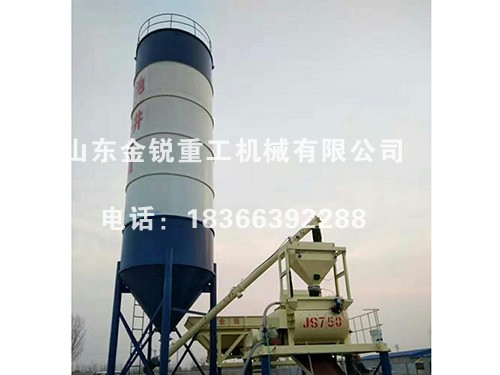

HZS35混凝土攪拌站
文章出處：未知 人氣：發表時間：2017-12-01 16:44
| HZS35混凝土攪拌站配置 | |||
| 序號 | 名稱 | 技術參數、規格及說明 | 備注 |
| 1 | 攪拌系統 | l,、型號：JS750 | 減速機：山東淄博 |
| 2,、型式：雙臥軸強制式 | 電機：國內名牌 | ||
| 3,、進料容量：1200L | 氣缸：亞德客 | ||
| 4,、出料容量：750 L | |||
| 5,、卸料高度：3.8 m | |||
| 6,、攪拌電機：(Y220L-4) 30kW | |||
| 7,、減速機：JS750 減速機 | |||
| 8,、攪拌葉片、襯板：耐磨材料 | |||
| 9,、卸料氣缸：SC125×250-CA-Y 1件 | |||
| 系統說明： | |||
| l,、攪拌機設計合理，攪拌時問短,、消耗低,、噪聲小、易損件壽命長,?！?/td> | |||
| 2、攪拌葉片與襯板均使用耐磨材料,，經久耐用,，拆卸更換方便?！?/td> | |||
| 3,、采用氣缸卸料,，方便快捷。料門下備有適合砼攪拌運輸車的料斗,、出料迅速,。 | |||
| 2 | 控制系統 | 電氣控制系統由電腦主機,、顯示器,，打印機、通信電纜等組成,。 | 控制系統：思偉 |
| l,、運行與管理于一體，操作簡單方便,。 | 打印機：愛普生 | ||
| 2,、配料系統采用微機集中控制?！?/td> | |||
| 3,、攪拌站運行數據可保存10年以上，便于設置管理,。 | |||
| 4,、配方可以用數字表示,，方便用戶識別，配方數達幾十種,?！?/td> | |||
| 5、在脫離自動控制的情況下,，手動操作系統仍能完成對攪拌站的控制,，如配料，攪拌,，卸料等工作,。 | |||
| 6,、本系統強電與弱電部分作成一體,，使安裝大為簡化，維護更為方便,?！?/td> | |||
| 系統說明： | |||
| 本系統具有性能先進，可靠性高,，外型美觀等特點,?？刂婆_(tái)采用人機工程學原理設計，操作舒適,?！?/td> | |||
| 3 | 提升系統 | 骨料提升系統采用提升料斗，由提升料斗,、軌道,、卷 | 電機：國內名牌 |
| 揚系統組成。 | |||
| l,、提升斗容積：1200 L | |||
| 2,、卷揚機功率：7.5 KW (YEZ41一4) | |||
| 系統說明： | |||
| 卷揚電機通過減速器帶動卷筒轉動，鋼絲繩經過滑輪牽引料斗沿軌道向上爬升,，當爬升到一定高度時,，料斗底部斗門上的一對滾輪進入上料架水平甬道，斗門自動打開,，物料投入攪拌機內,。 | |||
| 4 | 骨料稱量系統 | 骨料稱量系統由：骨料倉、機架,、稱量斗,、骨料輸送機、傳感器等組成,。 | |
| 1,、骨料倉 PL1200-2 | |||
| (1)容量4m3×2 | |||
| (2)輸送皮帶機：2條 | |||
| (3)電動滾筒：25500-2.2KW-1.25 2個 | |||
| 2、稱量斗 | |||
| (1)容量：1300L | |||
| (2)計量方式：累積計量 | |||
| (3)傳感器：1000kg×3 | |||
| (4)計量精度：±2％ | |||
| 3,、皮帶輸送機 | |||
| (1) 皮帶規格：500mm | |||
| (2) 皮帶速度：1.25 m/s | |||
| (3)電動滾筒：25500-2.2KW-1.25 | |||
| 系統說明： | |||
| 骨料倉采用裝載機或上料皮帶機上料,。骨料倉下部設有輸送皮帶機，將骨料送至稱量斗,，稱量斗上吊掛四只傳感器,，連同皮帶機、稱量斗,、各種骨料依次累積稱量,。骨料稱量放料由微機控制，保證精度,。皮重超重微機能自動報警,，再次稱量皮重自動回零。骨料配料完畢,，由皮帶機送入提升斗內,，提升斗沿軌道上升，將骨料卸入攪拌機內。 | |||
| 5 | 粉料計量系統 | 粉料稱量系統由粉料稱量斗,、氣動蝶閥,、傳感器等組成。 | 傳感器：廣州電測 |
| 1,、粉料稱量斗： | |||
| (1)容積：580L,。 | |||
| (2)稱量范圍：0～800kg | |||
| (3)稱量精度：±1％ | |||
| (4)傳感器：500kg×3 | |||
| 2、氣動蝶閥：DN273（自制） | |||
| 系統說明： | |||
| 粉料稱量采用全密封裝置,，稱量斗通過3只傳感器稱量,。稱量斗料門采用典型氣動蝶閥驅動門，開門靈活,，密封嚴密,。 | |||
| 6 | 供水系統 | 供水系統由：用戶自建水池、水泵,、時間繼電器等組成,。 | |
| l、水泵型號：65DWB35-5 電機功率：1.1 KW | |||
| 2,、自建水池容積： 4m3 (或水箱) | |||
| 3,、稱量精度：±1.5％ | |||
| 系統說明： | |||
| 水泵在控制系統的控制下，將水箱里的水泵出,，經時間繼電器計量到預設數值時,，泵停，使水流向攪拌機內,。 | |||
| 7 | 供氣系統 | 氣動系統由空壓機,、氣缸、電磁閥,、氣路元件等組成。 | 空壓機：山東青島 |
| l,、空壓機： 5.5Kw | |||
| 2,、電磁閥 | |||
| 3、氣源處理件： | |||
| 系統說明： | |||
| l,、控制攪拌機卸料門啟閉,。 | |||
| 2、控制蝶閥使水泥流向攪拌機內,。 | |||
| 3,、控制水泥倉的破拱。 | |||
| 8 | 主樓支架 | 由梯子,、平臺,、護欄、鋼構支架等組成,?！?/td> | |
| 9 | 攏料斗 | 攏料斗安裝在攪拌機下面,，攪拌好的混凝土經攏料斗流入混凝士運輸車?！?/td> | |
| 10 | 螺旋輸送機 | (1)規格：Φ219×7000 | 減速機：志豪 |
| (2)數量：2條 | |||
| (3)輸送量： 45t/h | |||
| (4)電機功率：7.5Kw | |||
| 系統說明： | |||
| 1,、粉料輸送采用全密封裝置，出料口與計量斗采用軟連接不影響計量精度,。 | |||
| 2,、接料口為萬向球節，可調節角度偏差,，且密封性好,。 | |||
| 3、螺旋葉片與筒體間隙小,，傳輸效率高,。 | |||
| 11 | 粉料倉 | 粉料倉： | 除塵：臨朐 |
| (1)容積：70m3 2個 | |||
| (2)除塵器：2個 | |||
| (3)料位計：4個 | |||
| 系統說明： | |||
| 粉料由粉料倉上部吹入，粉料倉頂部設有除塵裝置,，減輕了粉料倉負荷壓力,，并且防止了粉塵對空氣的污染。破拱裝置安置在錐部,，與氣路系統,、控制系統組合，可實時地對水泥進行自動破拱,，也可手動破拱,。 | |||
| 12 | 控制室 | 1、采用彩色夾心板,，具有保溫,、隔熱功能。 | |
| 2,、空調(冷暖型) | |||
| 系統說明： | |||
| 控制室寬敞明亮,，視野開闊 | |||
| 13 | 隨機 配件 | 1、隨機專用工具1套,。 | |
| 2,、使用說明書1套。 | |||
| 14 | 總功率 | 約65kW |
|
