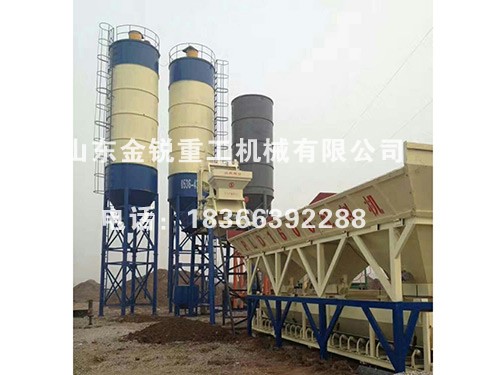

HZS50混凝土攪拌站
文章出處:未知 人氣:發表時間:2017-12-01 16:49
HZS50混凝土攪拌站配置 | |||
序號 | 名稱 | 技術參數、規格及說明 | 備注 |
1 | 攪拌系統 | l,、型號:新JS1000 | 減速機: |
2,、型式:雙臥軸強制式 | 江蘇 | ||
3、進料容量:1600L | 汽缸: | ||
4,、出料容量:1000 L | 亞德客 | ||
5,、卸料高度:3.8 m | |||
6、攪拌葉片,、襯板:耐磨材料 | |||
7,、卸料氣缸:QGB80X200-S 2件 | |||
系統說明: | |||
l、攪拌機設計合理,,攪拌時問短,、消耗低、噪聲小,、易損件壽命長,。 | |||
2,、攪拌葉片與襯板均使用耐磨材料,,經久耐用,拆卸更換方便,?!?/td> | |||
3、采用氣缸卸料,,方便快捷,。料門下備有適合砼攪拌運輸車的料斗、出料迅速,?!?/td> | |||
2 | 電控系統 | 簡易控制 | |
3 | 提升系統 | 骨料提升系統采用提升料斗,由提升料斗,、軌道,、卷?yè)P(yáng)系統組成。 | 電機: |
l,、提升斗容積:2400 L | 國內名牌 | ||
2,、卷?yè)P(yáng)機功率:18.5KW | |||
系統說明: | |||
卷?yè)P(yáng)電機通過減速器帶動卷筒轉動,鋼絲繩經過滑輪 牽引料斗沿軌道向上爬升,,當爬升到一定高度時,,料斗底 部斗門上的一對滾輪進入上料架水平通道,,斗門自動打 開,物料投入攪拌機內,?!?/td> | |||
4 | 骨料稱量系統 | 骨料稱量系統由:骨料倉、機架,、稱量斗,、骨料輸送機、傳感器等組成,。 | 傳感器: |
1,、骨料倉PL1600-3 | 廣州電測電動滾筒: | ||
(1)容量4m3×3 | 山東淄博 | ||
(2)落料門:3個 | 振動器: | ||
(3)氣缸: 80×310 3臺 | 河南新鄉 | ||
2、稱量斗 | |||
(1)容量:1100L,。 | |||
(2)計量方式:累加計量 | |||
(3)傳感器:2000kg×4 | |||
(4)計量精度:±2% | |||
3,、皮帶輸送機 | |||
(1) 皮帶規格:650mm | |||
(2) 皮帶速度:1.6 m/s | |||
4、電動滾筒:50650-5.5KW-1.6 | |||
5,、 料倉振動器 380V/1.1KW×1 | |||
系統說明: | |||
骨料倉采用裝載機上料,。骨料倉為三斗,每斗容量4m3,。每個儲料斗有一個卸料門,。骨料計量斗有三個,每個骨料計量斗通過三只傳感器支撐于儲料倉機架上,,三只傳感器發出的信號經處理后送往主控制室內的微機中,,轉換變成物料重量值顯示出來。三個稱量斗下設一條水平皮帶機,。骨料配料完畢,,由水平皮帶機送入斜皮帶輸送至樓頂?shù)臅捍媪隙穬?nèi),等待和其它物料一起卸入攪拌機內,?!?/td> | |||
5 | 水泥計量系統 | 水泥稱量系統由水泥稱量斗、氣動蝶閥,、傳感器等組成,。 | 氣動蝶閥: |
1、水泥稱量斗: | 鄭州超凡傳感器: | ||
(1)容積:700L | 廣州電測 | ||
(2)稱量范圍:0~980kg | |||
(3)稱量精度:±1% | |||
(4)傳感器:500kg×3 | |||
2,、氣動蝶閥:ND250 | |||
系統說明: | |||
粉料稱量采用全密封裝置,,稱量斗通過3只傳感器稱量。稱量斗料門采用典型氣動蝶閥驅動門,,開門靈活,,密封嚴密?!?/td> | |||
6 | 水計量系統 | 水計量系統由:用戶自建水池,、水泵,、水稱量斗、電磁閥等組成,。 | 水泵: |
l,、供水泵型號:QY40-12-2.2 電機功率:2.2 KW | 浙江 | ||
2,、泄水水泵型號:水泵ISW50-12 | |||
3,、水稱容量:300L | |||
4、傳感器: 500kg×2 | |||
5,、稱量精度:±1% | |||
系統說明: | |||
水泵在控制系統的控制下,,將水箱里的水泵出,經傳感器計量到預設數值時,,泵停止,,卸水時泄水水泵開啟,使水流向攪拌機內,?!?/td> | |||
7 | 外加劑計量系統 | 外加劑稱量系統由:外加劑箱、外加劑稱,、外加劑泵,、傳感器等組成。 | 外加劑泵: |
l,、外加劑泵型號:ISW22-10 2支功率:1.1kW | 山東淄博 | ||
2,、外加劑稱容積:40L | 氣缸:亞德客 | ||
3、外加劑箱容積:3m3 | |||
4,、稱量精度:±1% | |||
5,、傳感器:100 Kg*2 | |||
6、氣缸:QGBQ40×50MF1 | |||
系統說明: | |||
外加劑泵在控制系統的控制下,,將外加劑箱里的外加劑泵抽出,,經傳感器計量到預設數值時,水泵關閉,。卸料時卸料氣缸開啟,,使外加劑流向水稱量斗,與水一起流入攪拌機內,。同時另一路泵繼續工作經另一路循環外加劑,,起攪拌作用,以防外加劑沉淀,,外加劑泵由微機控制開關,。 | |||
8 | 氣路系統 | 氣動系統由空壓機,、氣缸,、電磁閥,、氣路元件等組成。 | 空壓機: |
1,、空壓機: 11kW | 青島 | ||
2,、電磁閥 | |||
3、氣源處理件 | |||
系統說明: | |||
空壓機巾的壓縮空經過氣源處理件凈化,、減壓,、加油后進入各支路,正常工作狀態氣路中壓力應保持在0.7—0.9Mpa范圍內,?!?/td> | |||
9 | 主樓支架 | 由梯子、平臺,、護欄,、鋼構支架等組成?!?/td> | |
10 | 攏料斗 | 攏料斗安裝在攪拌機下面,,攪拌好的混凝土經攏料斗溜入混凝士運輸車。 | |
11 | 螺旋輸送機 | 水泥螺旋輸送機: | 減速機:志豪 |
(1)規格:Φ219*9000 | |||
(3)輸送量:45t/h | |||
(2)數量:1條 | |||
(4)電機功率:11kw | |||
系統說明: | |||
1,、水泥輸送采用全密封裝置,,出料口與計量斗采用軟連接不影響計量精度。 | |||
2,、接料口為萬向球節,,可調節角度偏差,且密封性好,。 | |||
3,、螺旋葉片與筒體間隙小,傳輸效率高,。 | |||
12 | 粉料倉 | 粉料倉: | 除塵:臨朐 |
(1)容積:70m3 1個 | |||
(2)除塵器:1個 | |||
(3)料位計:2個 | |||
系統說明: | |||
粉料倉頂部設有防溢頂裝置,,水泥由此吹入,減輪了水泥倉負荷壓力,,并且防止了粉塵對空氣的污染,。破拱裝置安置在錐部,與氣路系統,、控制系統組合可實時地對水泥進行自動破拱,,也可手動破拱。 | |||
13 | 隨機配件 | 1,、隨機專用工具1套,。 | |
2、使用說明書1套,。 | |||
14 | 總功率 | 約105kW |
|
