一．概述

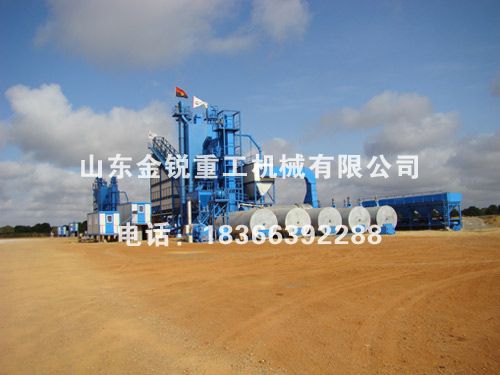

名稱：LB4000型強制間歇固定式瀝青混凝土攪拌設備

型號：LB4000型

額定生產率：80 t／h（含水率5％,，骨料溫度170℃）

形式：全自動電腦控制,，強制間歇固定式瀝青混凝土攪拌設備

工作電壓：３８０伏／５０赫茲

總裝機容量： 262 kw (燃油、不含成品倉)

             272 kw (燃煤,、不含成品倉)

             237 kw (燃?xì)狻⒉缓善穫}(cāng))

本設備主要技術特點：

A．    模塊化設計，采用CAD計算機輔助設計，整機結構緊湊,，布局合理，安裝,、轉場及維護方便,。

B．    設備關鍵部件均參考日本和歐美技術制造，動力,、控制、機械主要配件均采用國際名牌產品,性能優良且耐用,。

C．    攪拌器拌漿頭,、拌漿臂和襯板為可更換結構,用耐磨材料制造,使用壽命不低于105批次.

D．    稱重元件采用美國梅迪亞產品，其使用壽命長,，且輸出信號穩定,、準確。骨料的計量精度可達 ≤±0.5%,；石粉的計量精度可達≤±0.3%,瀝青的計量精度可達≤±0.25%,。

計算機控制系統對料流沖擊和空中飛料自動進行修正;獨特的瀝青二次稱量形式,即稱量開始后先稱到設定值的75%，等到骨料與石粉稱量完畢后,，系統根據稱量的實際值和所設定瀝青含量(%)自動計算后,，再補充其余的瀝青，這樣保證混合料的油石比達到最佳狀態,。

E．    電腦可編程序控制器采用德國西門子品牌,、上位機為臺灣進口工控機，保證設備的穩定性與可靠性,。

F．    獨立開發的控制系統軟件,，其友好的操作界面使操作人員易于掌握和方便操作；性能穩定且不易丟失數據,。

G．    布袋除塵器中的布袋材料采用美國杜幫公司生產的NOMEX纖維,，保證高除塵效率和長使用壽命：煙氣排塵量≤50mg/Nm3。

H．    選用全自動燃燒器,燃料霧化好;自動控制風油比,燃燒效果好;再由于干燥筒內形成的理想＂料簾＂加上采取的保溫措施,大大降低燃油消耗率(在標準工況下≤6.5kg/t),。另外燃料還可使用重油,、渣油,，這又降低了燃油費用，降低了混合料生產成本,。

I．    燃燒器也可以采用煤粉燃燒器,，能大大降低生產成本。獨特的雙風道設計保證煤粉的充分燃燒,。

二．設備主要構成

１．  冷料供給系統

２．  骨料烘干加熱系統

３．  篩分,、稱量及拌合系統

４．  粉料供給系統

５．  瀝青供給及加熱系統

６．  氣動系統

７．  除塵系統

８．  成品料提升與儲存系統(選配,不在正常供貨范圍)

９．  電氣控制系統

三、主要技術規格說明

1,、冷料供給系統

2,、骨料烘干加熱系統

3、篩分,、計量及拌合系統

4,、粉料供給系統

5、瀝青供給及加熱系統

6,、氣動系統

7,、除塵系統

8、控制系統

LB1000型間歇式瀝青混合料攪拌設備

進口件及主要部件配套品牌明細表
