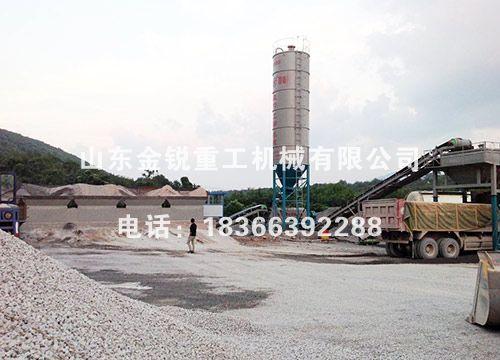

WDZ800型穩定土拌合站
文章出處：未知 人氣：發表時間：2018-04-13 11:51
WDZ800電腦計量變頻調速式穩定土拌和站配置
| 序號 | 項目 | 主要技術參數及配置 |
| 1 | 整 機 | 1、 額定生產能力：沙礫100~800t/h |
| 2、 總功率：205KW | ||
| 3、 拌和骨料最大粒徑：60mm | ||
| 4、 骨料計量精度：±0.5-1% | ||
| 5,、 粉料計量精度：±0.5-1% | ||
| 6、 組裝形式：可拆遷式 | ||
| 7、 占地面積：48m*20m | ||
| 2 | 骨 料 配 料 供 給 系 統 | 一,、料斗（4倉） |
| 1、 容積：12立方米 | ||
| 2,、 組合形式：單倉組成 | ||
| 3,、 配置要求：配有四個格篩,，振動器4臺，功率1.1KW/個 | ||
| 二,、計量裝置 | ||
| 1,、 配料計量裝置：稱量電腦皮帶稱，4個 | ||
| 2,、 控制形式：電腦控制,，通過變頻器調整皮帶秤的轉速 | ||
| 3、 系統精度：±0.5-1% | ||
| 4,、 計量范圍：0-300T/h/臺 | ||
| 5,、 皮帶秤帶寬：1000mm | ||
| 6、 電機功率：4KW/臺,，傳動為電動滾筒式 | ||
| 三,、配料皮帶機 | ||
| 1、 皮帶帶寬：1200mm | ||
| 2,、 作業能力：800t/h | ||
| 3,、 有效長度：39.8m | ||
| 4、 電機功率：22KW,傳動為電動滾筒式 | ||
| 3 | 粉 料 供 給 計 量 系 統 | 一,、粉料倉 |
| 1,、 數量：1個 | ||
| 2、 容積：69m3 | ||
| 3,、 直徑：3000mm | ||
| 4,、 總高度：15.5m | ||
| 5、 閘板閥：口徑800*800 | ||
| 二,、粉料輸送：螺旋輸送機 | ||
| 1,、 長度：1800mm | ||
| 2、 直徑：Ф325 | ||
| 3,、 輸送能力：40T/h | ||
| 4,、 控制形式：電腦控制，通過變頻器調整螺旋輸送機的轉速 | ||
| 5,、 電機功率：4KW | ||
| 三,、粉料計量：螺旋電子稱 | ||
| 1、 長度：1400mm | ||
| 2,、 直徑：Ф325 | ||
| 3,、 計量范圍：40T/h | ||
| 4、 計量精度：±0.5-1% | ||
| 5,、 電機功率：4KW | ||
| 4 | 攪 拌 裝 置 | 1,、 主機型式：雙臥軸強制連續式 |
| 2、 生產能力：≤800T/h | ||
| 3,、 有效拌和長度：3700mm | ||
| 4,、 葉片數量：68 | ||
| 5,、 葉片材質：耐磨鑄鐵 | ||
| 6、 允許最大粒徑：60mm | ||
| 7,、 電機功率：110KW | ||
| 8,、 減速機型號：JZQ850 | ||
| 5 | 供水系統 | 1、 水箱容量：6立方米 |
| 2,、 潛水泵 | ||
| 3,、 水泵流量：40立方米/時 | ||
| 4、 電機功率：3KW | ||
| 6 | 儲 料 裝 置 | 一,、成品料斜皮帶機 |
| 1,、 皮帶帶寬：1200mm | ||
| 2、 作業能力：800T/h | ||
| 3,、 有效長度：41.4m | ||
| 4,、 電機功率：30KW,傳動為電動滾筒式 | ||
| 5、 成品料提升高度：5m | ||
| 6,、 安裝傾角：18° | ||
| 二,、儲料倉 | ||
| 1、 料倉容積：12立方米 | ||
| 2,、 卸料高度：3.5m | ||
| 3,、 運料通道寬度：3.7m | ||
| 4、 斗門驅動方式：氣動 | ||
| 5,、 斗門開啟控制方式：電磁閥控制 | ||
| 6,、 振動器功率：1.1KW | ||
| 7 | 操 作 室 | 一、 機房：采用保溫復合板,，結構堅固,，密封良好，隔音,、隔熱,、防塵，視野開闊,，便于觀察全套設備的運行情況,。配備冷暖空調，保持機房內溫度恒定,。 |
| 二,、 控制系統：具有自動和手動控制功能，兩種功能可互相切換 | ||
| 控制系統主要有監控電腦,、操作電盤、變頻器,、傳感器 | ||
| 控制系統說明： | ||
| 1,、 自動控制系統使用電腦控制技術,，電腦開機后自動進入控制程序，采用中文界面,，操作簡單,，維護方便，易學易懂,。各種物料比例可以任意調整,，以使用各種不同的物料配比?？刂瞥绦蜻\(yùn)行時顯示各計量稱參數的設定值和實際值,，當缺料時能發出報警信號。 | ||
| 2,、 操作電盤按照工藝順序合理布置,，易于操作，各種電器元件均采用優質產品,，以保證電路系統的穩定運行,，電路系統具備過載保護、過熱保護,、欠壓保護等功能,。 |
備注：由于產品不斷更新，以上參數隨時變動,，具體以實物或合同約定為準,，恕不另行通知，敬請諒解,。
保證設備正常生產的條件：
1,、供電電壓：380v±5%，供電頻率：50Hz±1%,，三相電壓不平衡量不超過1.5%,，否則電動機不能保證連續輸出額定功率且會造成電動機發熱，甚至燒毀,。
2,、原材料要求：（按材料適應范圍）皮帶輸送機可輸送堆積比重0.5-2.5t/m3的各種塊狀、粒狀,、粉狀物料,，不能輸送具有酸性、堿性,、油類及有機溶劑等對運輸膠帶有明顯腐蝕的物料,。
3、水質要求：水溫不超過+40℃，水中含固體雜質的體積不超過0.1%,，粒度不大于0.2mm,，水的PH值在6.5-8.5范圍內。
4,、環境溫度：-10℃~40℃,控制室內無灰塵,。
