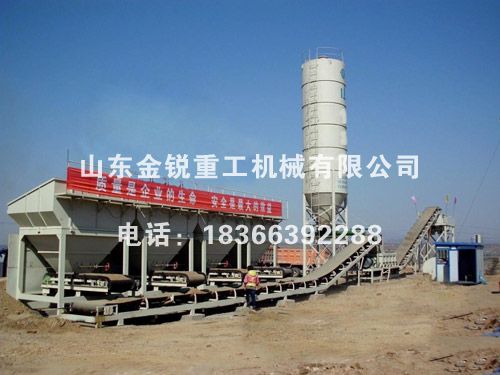

WDZ800型穩定土拌合站
文章出處:未知 人氣:發表時間:2018-04-13 11:50
WDZ800電腦計量變頻調速式穩定土拌和站配置
序號 | 項目 | 主要技術參數及配置 |
1 | 整 機 | 1、 額定生產能力:沙礫100~800t/h |
2,、 總功率:205KW | ||
3,、 拌和骨料最大粒徑:60mm | ||
4、 骨料計量精度:±0.5-1% | ||
5,、 粉料計量精度:±0.5-1% | ||
6,、 組裝形式:可拆遷式 | ||
7,、 占地面積:48m*20m | ||
2 | 骨 料 配 料 供 給 系 統 | 一、料斗(4倉) |
1,、 容積:12立方米 | ||
2,、 組合形式:單倉組成 | ||
3、 配置要求:配有四個格篩,,振動器4臺,,功率1.1KW/個 | ||
二、計量裝置 | ||
1,、 配料計量裝置:稱量電腦皮帶稱,4個 | ||
2,、 控制形式:電腦控制,,通過變頻器調整皮帶秤的轉速 | ||
3、 系統精度:±0.5-1% | ||
4,、 計量范圍:0-300T/h/臺 | ||
5,、 皮帶秤帶寬:1000mm | ||
6、 電機功率:4KW/臺,,傳動為電動滾筒式 | ||
三,、配料皮帶機 | ||
1、 皮帶帶寬:1200mm | ||
2,、 作業能力:800t/h | ||
3,、 有效長度:39.8m | ||
4、 電機功率:22KW,傳動為電動滾筒式 | ||
3 | 粉 料 供 給 計 量 系 統 | 一,、粉料倉 |
1,、 數量:1個 | ||
2、 容積:69m3 | ||
3,、 直徑:3000mm | ||
4,、 總高度:15.5m | ||
5、 閘板閥:口徑800*800 | ||
二,、粉料輸送:螺旋輸送機 | ||
1,、 長度:1800mm | ||
2、 直徑:Ф325 | ||
3,、 輸送能力:40T/h | ||
4,、 控制形式:電腦控制,通過變頻器調整螺旋輸送機的轉速 | ||
5,、 電機功率:4KW | ||
三,、粉料計量:螺旋電子稱 | ||
1、 長度:1400mm | ||
2,、 直徑:Ф325 | ||
3,、 計量范圍:40T/h | ||
4、 計量精度:±0.5-1% | ||
5、 電機功率:4KW | ||
4 | 攪 拌 裝 置 | 1,、 主機型式:雙臥軸強制連續式 |
2,、 生產能力:≤800T/h | ||
3、 有效拌和長度:3700mm | ||
4,、 葉片數量:68 | ||
5,、 葉片材質:耐磨鑄鐵 | ||
6、 允許最大粒徑:60mm | ||
7,、 電機功率:110KW | ||
8,、 減速機型號:JZQ850 | ||
5 | 供水系統 | 1、 水箱容量:6立方米 |
2,、 潛水泵 | ||
3,、 水泵流量:40立方米/時 | ||
4、 電機功率:3KW | ||
6 | 儲 料 裝 置 | 一,、成品料斜皮帶機 |
1,、 皮帶帶寬:1200mm | ||
2、 作業能力:800T/h | ||
3,、 有效長度:41.4m | ||
4,、 電機功率:30KW,傳動為電動滾筒式 | ||
5、 成品料提升高度:5m | ||
6,、 安裝傾角:18° | ||
二,、儲料倉 | ||
1、 料倉容積:12立方米 | ||
2,、 卸料高度:3.5m | ||
3,、 運料通道寬度:3.7m | ||
4、 斗門驅動方式:氣動 | ||
5,、 斗門開啟控制方式:電磁閥控制 | ||
6,、 振動器功率:1.1KW | ||
7 | 操 作 室 | 一、 機房:采用保溫復合板,,結構堅固,,密封良好,隔音,、隔熱,、防塵,視野開闊,,便于觀察全套設備的運行情況,。配備冷暖空調,保持機房內溫度恒定,。 |
二,、 控制系統:具有自動和手動控制功能,,兩種功能可互相切換 | ||
控制系統主要有監控電腦、操作電盤,、變頻器,、傳感器 | ||
控制系統說明: | ||
1、 自動控制系統使用電腦控制技術,,電腦開機后自動進入控制程序,,采用中文界面,操作簡單,,維護方便,,易學易懂。各種物料比例可以任意調整,,以使用各種不同的物料配比,。控制程序運行時顯示各計量稱參數的設定值和實際值,,當缺料時能發出報警信號。 | ||
2,、 操作電盤按照工藝順序合理布置,,易于操作,各種電器元件均采用優質產品,,以保證電路系統的穩定運行,,電路系統具備過載保護、過熱保護,、欠壓保護等功能,。 |
備注:由于產品不斷更新,以上參數隨時變動,,具體以實物或合同約定為準,,恕不另行通知,敬請諒解,。
保證設備正常生產的條件:
1,、供電電壓:380v±5%,供電頻率:50Hz±1%,,三相電壓不平衡量不超過1.5%,,否則電動機不能保證連續輸出額定功率且會造成電動機發熱,甚至燒毀,。
2,、原材料要求:(按材料適應范圍)皮帶輸送機可輸送堆積比重0.5-2.5t/m3的各種塊狀、粒狀,、粉狀物料,,不能輸送具有酸性,、堿性、油類及有機溶劑等對運輸膠帶有明顯腐蝕的物料,。
3,、水質要求:水溫不超過+40℃,水中含固體雜質的體積不超過0.1%,,粒度不大于0.2mm,,水的PH值在6.5-8.5范圍內。
4,、環境溫度:-10℃~40℃,控制室內無灰塵,。
